| محل منبع: | چین |
|---|---|
| نام تجاری: | Laurel |
| گواهی: | ISO9001 |
| شماره مدل: | لورل-05-01 |
| مقدار حداقل تعداد سفارش: | 20 GP |
| جزئیات بسته بندی: | بسته بندی شده در پالت چوبی، با پوشش ضد آب و تنگ تر با پلاستیک / باند فولاد |
| زمان تحویل: | 15 ~ 30 روز |
| شرایط پرداخت: | T/T; اعتبارات اسنادی |
| قابلیت ارائه: | 10000 تن |
| اندازه: | 230x114x65 میلی متر | مقاومت در برابر شوک حرارتی: | خوبه |
|---|---|---|---|
| استفاده: | اجاق گاز داغ | رنگ: | سفید |
| دمای کار: | 1300C-1550C | مواد اولیه: | بلوک آلومینا |
| دما: | دمای بالا | چگالی ظاهری: | 0.8-1 گرم در سانتی متر مکعب |
| رسانایی حرارتی: | 0.2-0.5 W/mK | ||
| برجسته کردن: | ,,insulated fire brick |
||

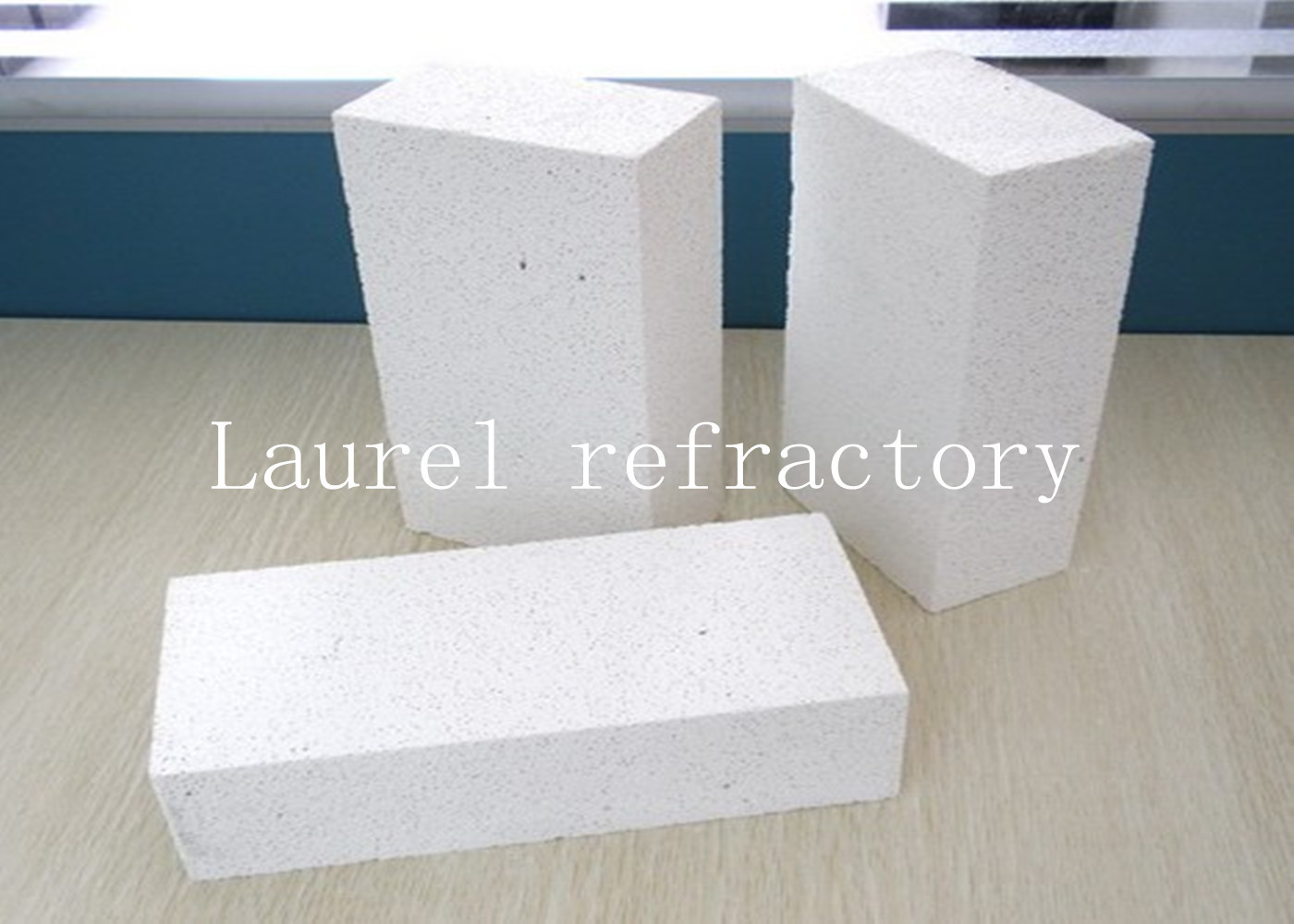

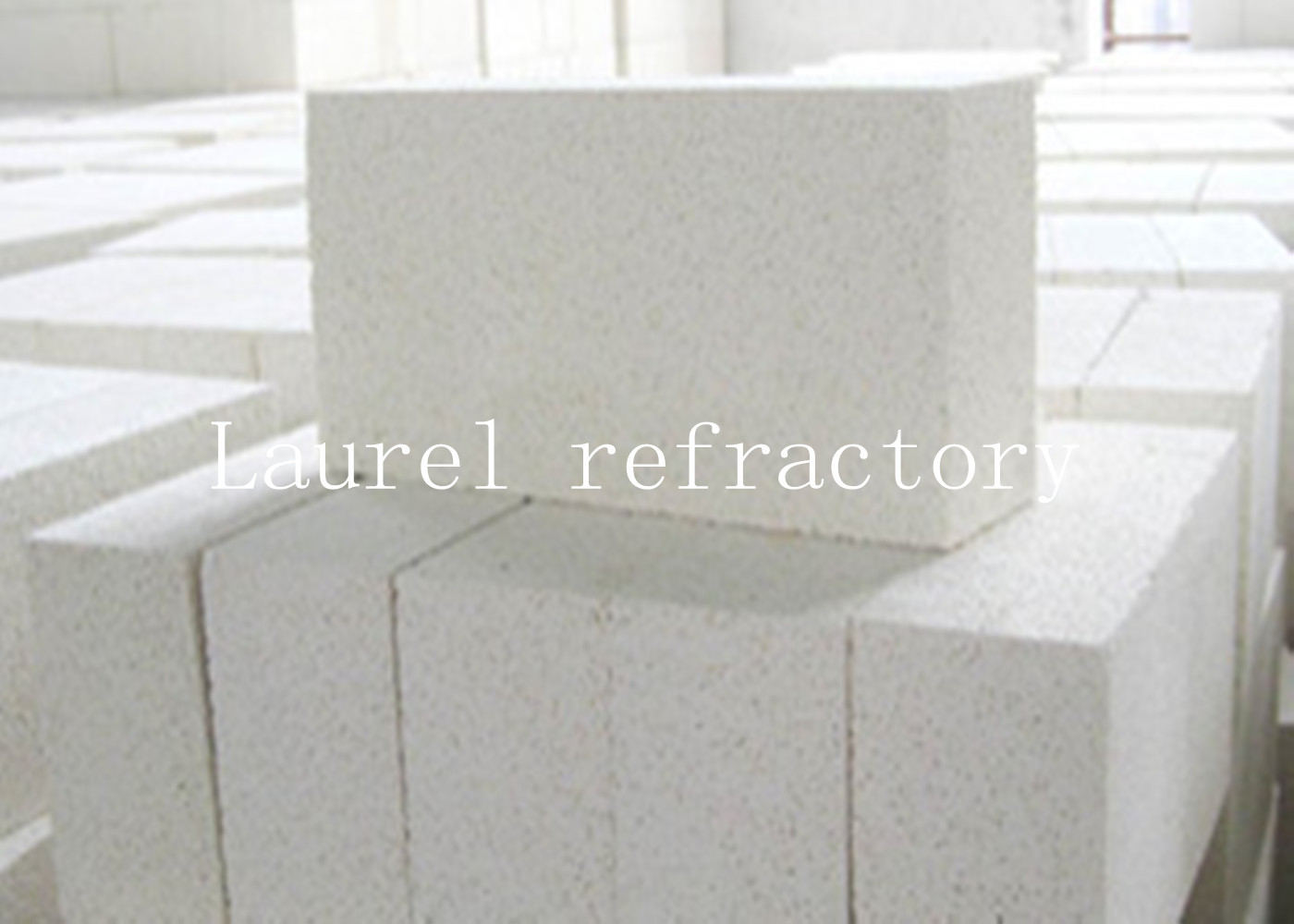

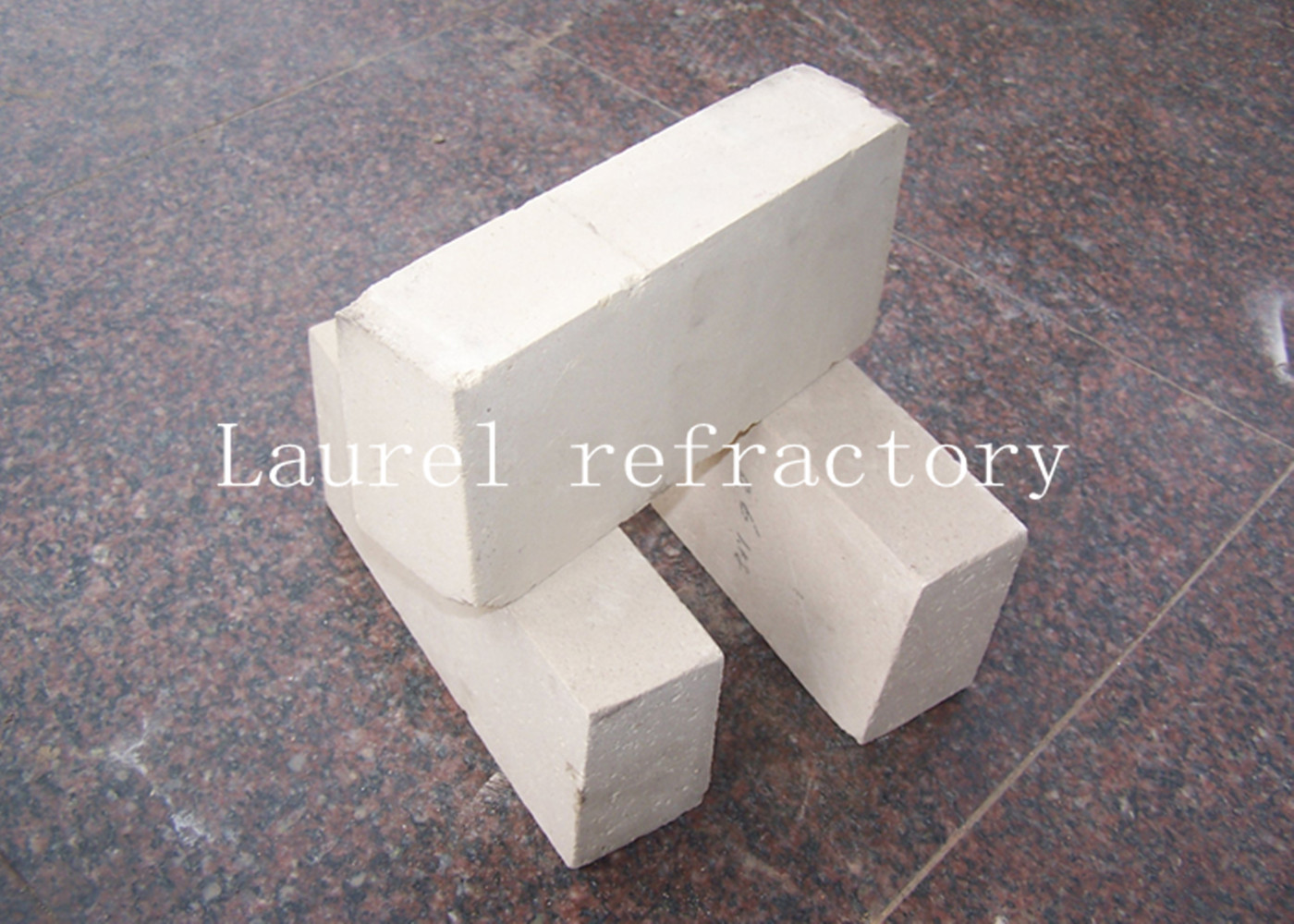

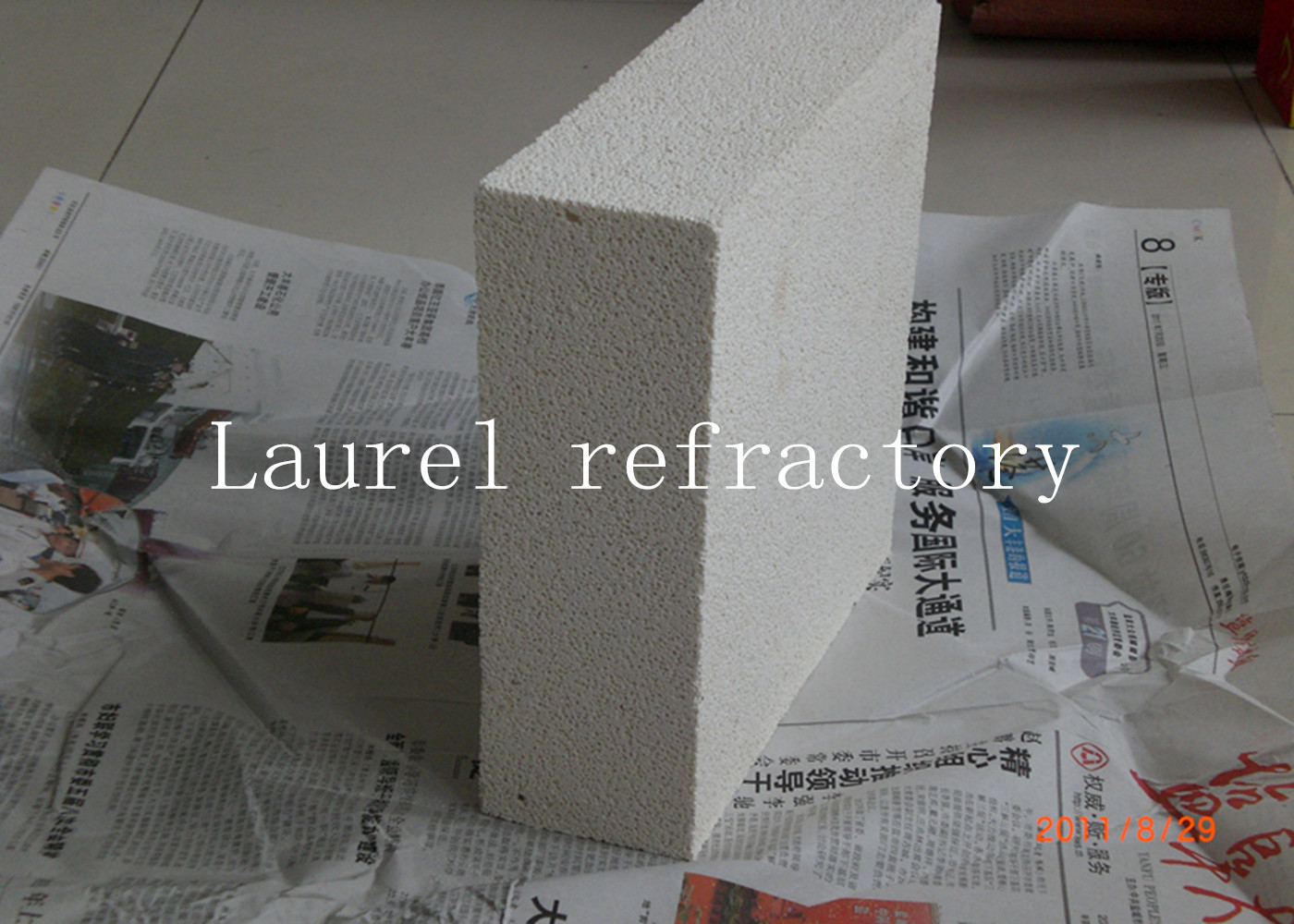

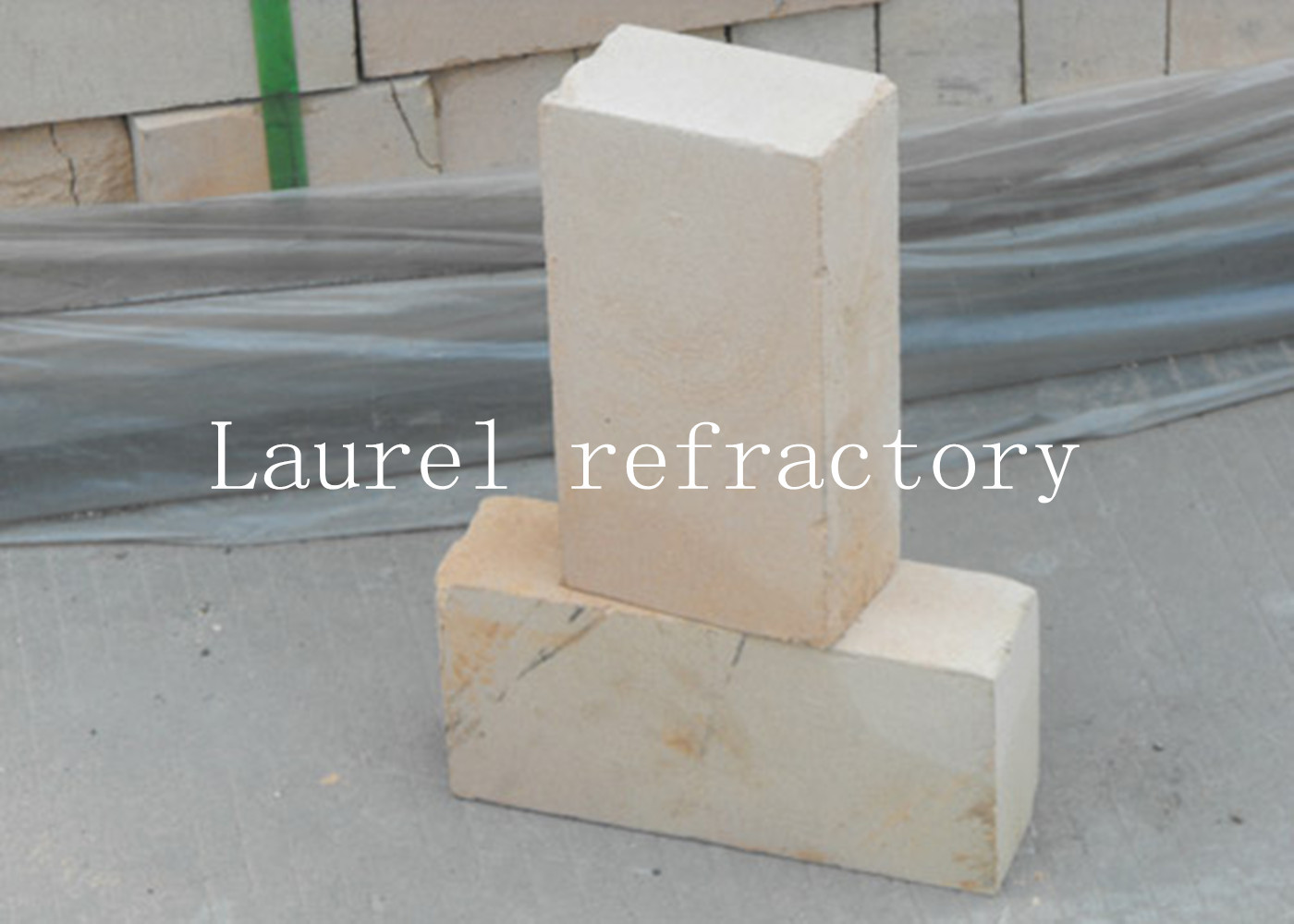

آجر عایق آتشین مولیت با خلوص بالا برای صنایع شیشه ای
توضیحات:
لورل چندین درجه از آجر عایق مولیت را برای استفاده در برنامه های کاربردی از 1260 °C تا 1760 °C فراهم می کند. هر نوع آجر برای پاسخگویی به الزامات خاص حرارتی و فیزیکی طراحی شده است.پس از سوزاندن هر آجر برای نزدیک شدن به تحمل ابعاد ماشین آلات.
آجر عایق سازی با استفاده از گل های بسیار خالص و سایر مواد سرامیکی ساخته می شود.مواد ارگانیک با دقت درجه بندی شده که در طول فرآیند تولید استفاده می شوند در هنگام سوخاری سوخته می شوند تا ساختار یکپارچه منافذ را ایجاد کنند.
ویژگی ها
1خواص عایق بندی بالا
2مقاومت فشاری قوی
3. ذخیره گرما کم
4.خالصي بالا
5تحمل ابعاد تنگ
6صرفه جویی در انرژی
7.آسیب های کم
کاربردها:
1.پوش های صورت گرم اولیه
2عایق پشتیبان برای کوره ها و کوره ها
3عایق دخانی
4تجهیزات بازیابی گوگرد
5اجاق های بلند گرم
مشخصات:
ج.م. سرس
|
ماده |
JM23 |
JM26 |
JM28 |
JM30 |
|
AL2O3 ((%) |
38 تا 44 |
50 تا 58 |
۶۵ تا ۷۰ |
۷۰- ۷۳ |
|
Fe2O3 ((%) |
1.0 |
0.9 |
0.8 |
0.7 |
|
درجه حرارت طبقه بندی (°C) |
1350 |
1430 |
1540 |
1600 |
|
تراکم عمده (g/cm3) |
0.8-1 |
0.8-1 |
0.8-1 |
0.8-1 |
|
تغییر خطی گرم کردن مجدد (٪) CT-30 °CX 8H |
1250°C -0.5 |
1400 درجه سانتیگراد -0.5 |
1500 درجه سانتیگراد -0.5 |
1550°C -0.5 |
|
مقاومت خرد کردن سرد (Mpa) |
3.۰-۴5 |
3.۰-۴5 |
3.۰-۴5 |
3.۰-۴5 |
|
ماژول شکستگی (Mpa) |
1.5 |
1.7 |
1.8 |
2.0 |
|
رسانایی حرارتی400°C ((W/m.k) |
0.25 |
0.27 |
0.32 |
0.41 |
|
گسترش حرارتی1000°C ((%) |
0.5 |
0.7 |
0.8 |
0.9 |
B C سری ها
|
ماده |
B-1 |
C-1 |
C-2 |
|
AL2O3 ((%) |
25 تا 30 |
35 تا 40 |
45 تا 50 |
|
Fe2O3 ((%) |
2 |
1 |
1 |
|
درجه حرارت طبقه بندی (°C) |
1000 |
1300 |
1400 |
|
تراکم عمده (g/cm3) |
0.8-1 |
0.8-1 |
0.8-1 |
|
مقاومت خرد کردن سرد (Mpa) |
2-25 |
2.۵-۳5 |
3.۰-۴5 |
|
رسانایی حرارتی400°C ((W/m.k) |
0.17 |
0.23 |
0.25 |
