| محل منبع: | چین |
|---|---|
| نام تجاری: | Laurel |
| گواهی: | ISO9001 |
| شماره مدل: | لورل-13-04 |
| مقدار حداقل تعداد سفارش: | 20 تن |
| جزئیات بسته بندی: | بسته بندی شده در پالت چوبی، با پوشش ضد آب و تنگ تر با پلاستیک / باند فولاد |
| زمان تحویل: | 20 ~ 30 روز |
| شرایط پرداخت: | T/T; اعتبارات اسنادی |
| قابلیت ارائه: | 20،000 تن / سال |
| نام محصول: | عایق آجر نسوز | شکل:: | آجر |
|---|---|---|---|
| ویژگی:: | رسانایی حرارتی | استفاده: | آستر، کوره و کوره و غیره |
| ماده:: | آجر منیزیا و غیره | استحکام - قدرت:: | بالا |
| برجسته کردن: | نسوز در دمای بالا,آتش آجر نسوز |
||

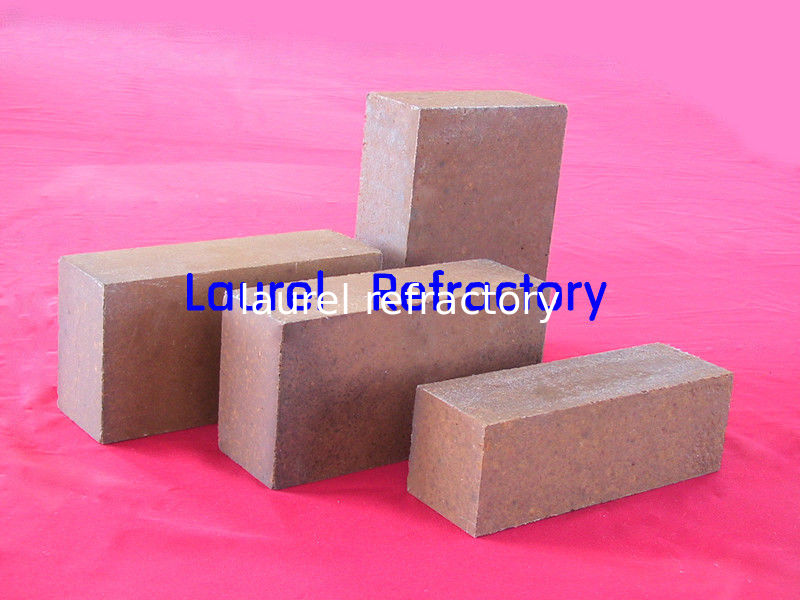

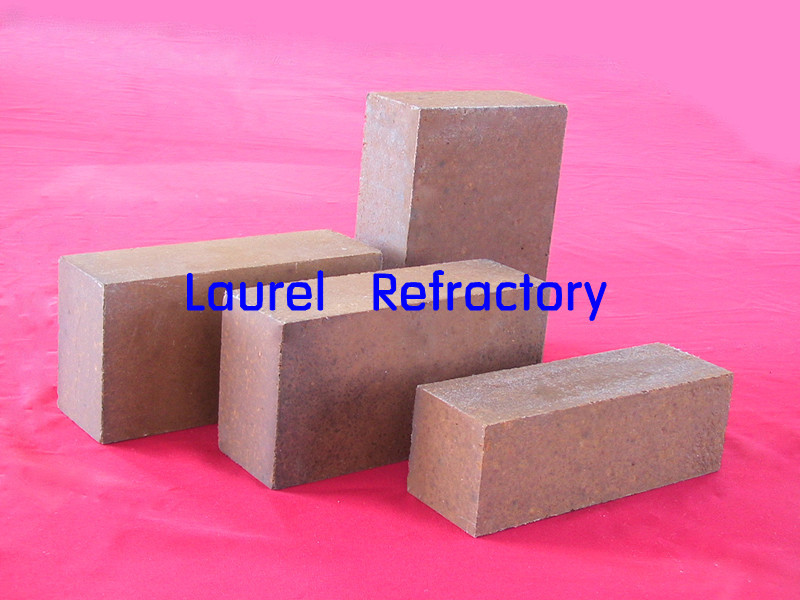

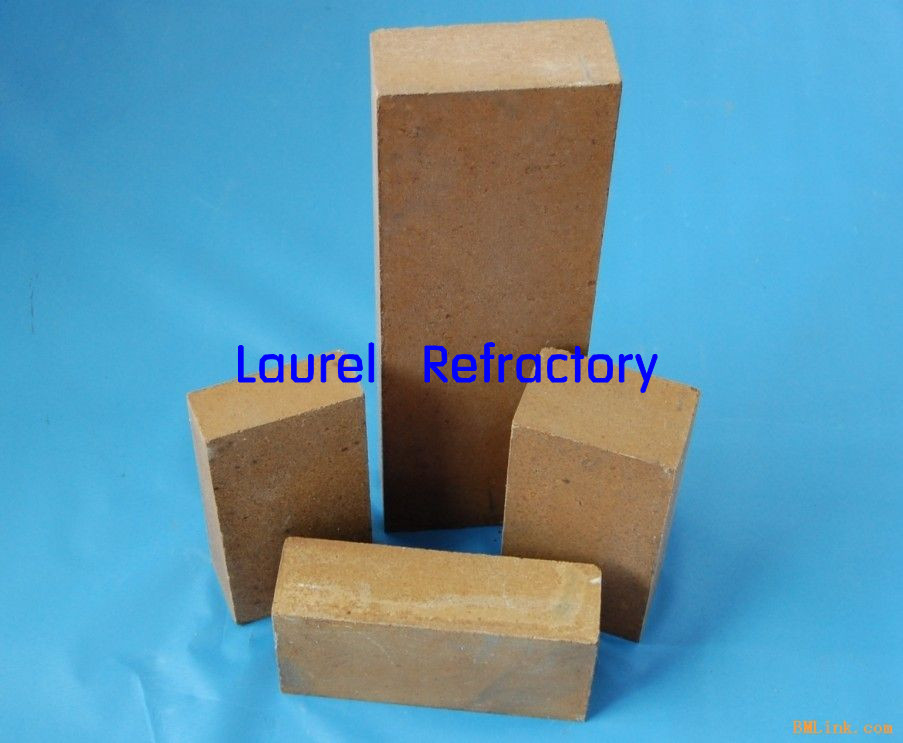

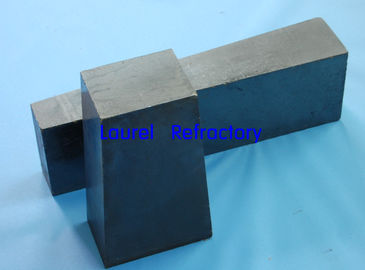

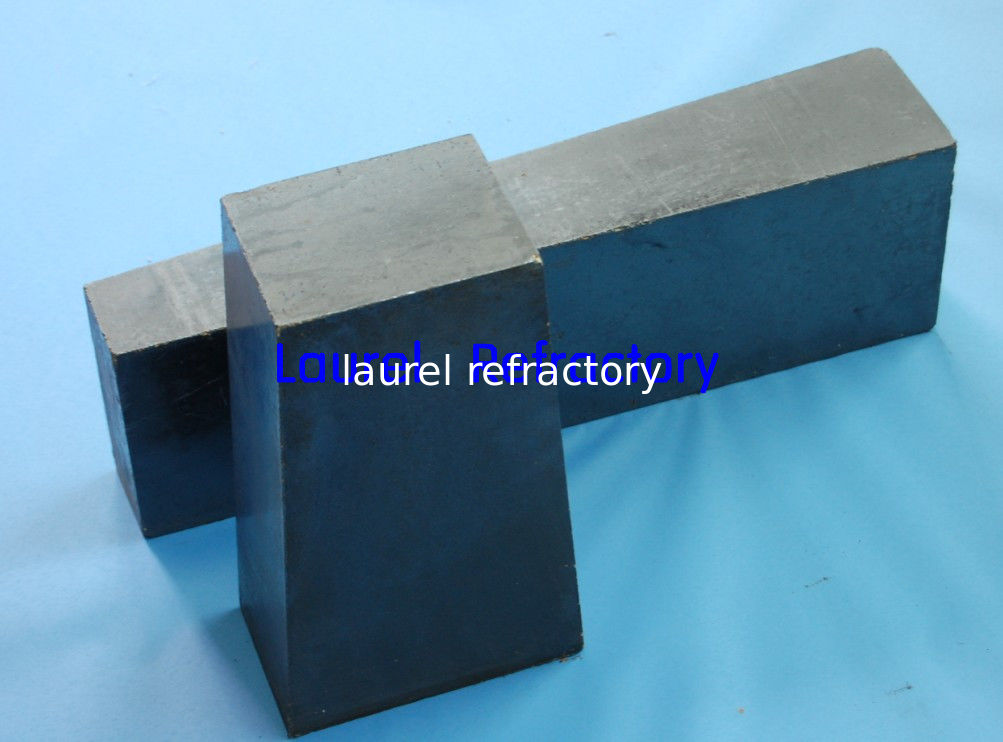

آجر ماگنیزیا برای پوشش کوره، آجر کربن عایق
1 آجر Mg-C دارای انعطاف پذیری بالا است
2 مقاومت پایه ای بالا در برابر slag
3 رسانایی حرارتی خوب
انتقال زغال سنگ استفاده از پودر فلزی ترکیبی AL و SI به عنوان آنتی اکسیدان که می تواند به طور موثر
جلوگیری از اکسیداسیون Mgo و MgO-C، AL و SI اول و O2، CO2 پاسخ به دنبال
واکنش اکسیدان ها و زباله های Mgo AL203 و SIO2، برای جلوگیری و تضعیف فرسایش زباله در آجر،
شکل گیری لایه های decarburization و نقش slag basicity بالا، که واکنش Mgo را با
C و خاشاک برای مقاومت در برابر خوردگی خاشاک مناسب است
آجر های مغنیزیا- کربن برای پوشش کنورتر
کاربرد اصلی: عمدتاً در پوشش کاری BOF استفاده می شود.
داده های شیمیایی و فیزیکی
|
برند |
واحد |
LMCA-18A |
LMCA-16A |
LMCA-14A |
LMCA-14B |
LMCA-12A |
LMCA-10A |
|
MgO |
% |
≥ 72 |
≥ 74 |
≥76 |
≥ 74 |
≥78 |
≥80 |
|
C |
% |
≥18 |
≥16 |
≥14 |
≥14 |
≥12 |
≥10 |
|
تراکم عمده |
g/cm3 |
≥2.97 |
≥3.0 |
≥3.0 |
≥3.0 |
≥3.1 |
≥2.9 |
|
حفره های ظاهری |
% |
≤3.0 |
≤3.5 |
≤4 |
≤4 |
≤4 |
≤4 |
|
CCS |
MPa |
≥35 |
≥35 |
≥40 |
≥35 |
≥40 |
≥40 |
|
مقاومت خم شدن در دمای بالا در 1400°C*5hr |
MPA |
≥10 |
≥8 |
≥12 |
≥10 |
≥10 |
≥6 |
آجر های مگنیزیا-کربن برای پوشش کار EAF
کاربرد اصلی: برای ساخت پوشش کاری EAF استفاده می شود.
داده های شیمیایی و فیزیکی
|
برند |
واحد |
LMCB-16A |
LMCB-14A |
LMCB-14B |
LMCB-12A |
LMCB-10A |
|
MgO |
% |
≥ 74 |
≥76 |
≥76 |
≥78 |
≥80 |
|
C |
% |
≥16 |
≥14 |
≥14 |
≥12 |
≥10 |
|
تراکم عمده |
g/cm3 |
≥2.95 |
≥3.0 |
≥3.0 |
≥3.1 |
≥2.95 |
|
حفره های ظاهری |
% |
≤4 |
≤4 |
≤4 |
≤4 |
≤4 |
|
CCS |
MPa |
≥40 |
≥40 |
≥35 |
≥40 |
≥40 |
|
مقاومت خم شدن در دمای بالا در 1400°C*5hr |
MPA |
≥12 |
≥12 |
≥10 |
≥8 |
≥6 |
آجر های مگنیزیا- کربن برای پوشش کاری لودل
کاربرد اصلی: در ساخت پوشش کاری LF استفاده می شود.
داده های شیمیایی و فیزیکی
|
برند |
واحد |
LMCC-16A |
LMCC-14A |
LMCC-12A |
LMCC-10A |
|
MgO |
% |
≥ 74 |
≥76 |
≥78 |
≥80 |
|
C |
% |
≥16 |
≥14 |
≥12 |
≥10 |
|
تراکم عمده |
g/cm3 |
≥2.95 |
≥3.0 |
≥3.1 |
≥3.05 |
|
حفره های ظاهری |
% |
≤4 |
≤4 |
≤4 |
≤4 |
|
CCS |
MPa |
≥40 |
≥40 |
≥35 |
≥40 |
|
مقاومت خم شدن در دمای بالا در 1400°C*5hr |
MPA |
≥12 |
≥12 |
≥8 |
≥6 |
مزیت رقابتی:
