| محل منبع: | زیبو، چین |
|---|---|
| نام تجاری: | Laurel |
| گواهی: | ISO9001 |
| شماره مدل: | لورل-08-02 |
| مقدار حداقل تعداد سفارش: | 20 تن |
| جزئیات بسته بندی: | بسته بندی شده در پالت چوبی، با پوشش ضد آب و تنگ تر با پلاستیک / باند فولاد |
| زمان تحویل: | 20 ~ 30 روز |
| شرایط پرداخت: | T/T; اعتبارات اسنادی |
| قابلیت ارائه: | 5000 تن / سال |
| Product Name: | Insulation Refractory | Shape:: | Brick |
|---|---|---|---|
| Feature:: | Fire Resistant | Usage:: | Glass furnace,Coke oven,Blast furnace |
| Material:: | Corundum | Temperature Range: | above 1400º C |
| برجسته کردن: | آجر نسوز آلومینا,آجر نسوز کوره,آجر نسوز کوراندوم مقاوم در برابر آتش |
||

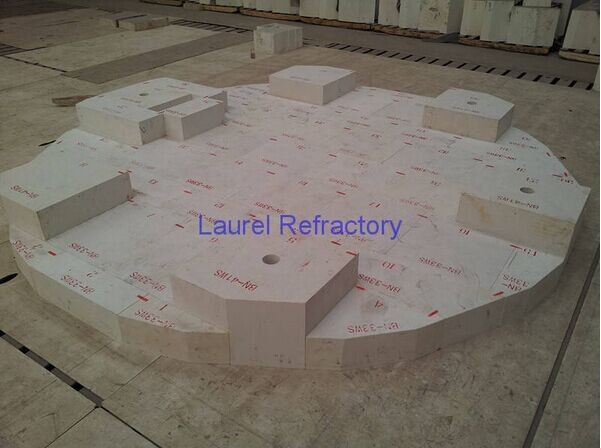

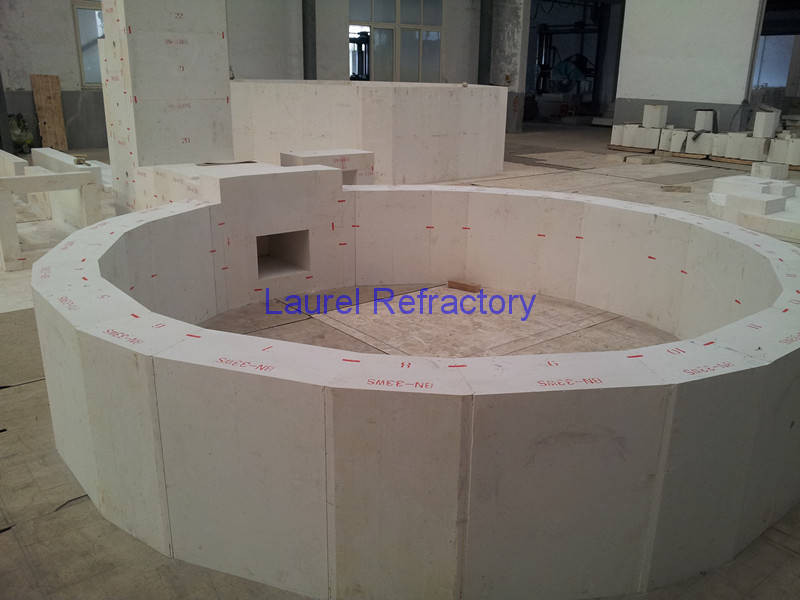

آجرهای نسوز کوراندوم مقاوم در برابر آتش، آجر کوراندوم زیرکونیومی ذوبی
آجر کوراندوم زیرکونیومی ذوبی یک ماده نسوز با درجه بالا است که برای شرایط خدمات شدید طراحی شده است. این محصول از طریق فرآیند الکتروفیوژن در دماهای فوق العاده بالا تولید می شود و زیرکونیا و آلومینا را برای دستیابی به مقاومت برجسته در برابر خوردگی شیمیایی، استحکام در دمای بالا و مقاومت در برابر سایش ترکیب می کند.
ویژگی های کلیدی:
مقاومت عالی در برابر خوردگی: آجر کوراندوم زیرکونیومی ذوبی محافظت عالی در برابر شیشه مذاب، سرباره فلزی و بخارات قلیایی ارائه می دهد.
چگالی و استحکام بالا: هر آجر کوراندوم زیرکونیومی الکترو کست با استفاده از فناوری ریخته گری پیشرفته تولید می شود تا ساختاری متراکم با حداقل تخلخل به دست آید.
مقاومت در برابر شوک حرارتی برجسته: یکپارچگی ساختاری را در نوسانات مکرر دما حفظ می کند.
عمر طولانی: هر دو آجر کوراندوم زیرکونیومی ذوبی و آجر کوراندوم زیرکونیومی الکترو کست عملکرد عملیاتی طولانی تری را در محیط های صنعتی شدید ارائه می دهند.
شرح:
محصولات زیرکونیا کوراندوم (AZS) ذوبی با استفاده از مواد بدلیلیت و کوراندوم تولید می شوند که از زیرکونیت (زیرکونیای صنعتی) و آلومینای صنعتی به عنوان مواد اولیه اصلی مخلوط شده، ذوب در کوره الکتریکی، ریخته گری، بازپخت، ماشینکاری و سپس تکمیل می شوند.
آجر کوراندوم زیرکونیومی ذوبی و آجر کوراندوم زیرکونیومی الکترو کست پایداری حرارتی، مقاومت در برابر خوردگی و عملکرد سایش استثنایی را ارائه می دهند و آنها را به انتخاب ارجح برای سخت ترین کاربردهای نسوز تبدیل می کند.
ویژگی ها:
1). هدایت حرارتی خوب در دمای معمولی.
2). ساختار فشرده
3). پایداری مقاوم در برابر فرسایش قوی در برابر مایع شیشه.
4). بدون رنگ به شیشه.
کاربردها:
صنعت شیشه
مشخصات:
خواص:
|
ترکیب شیمیایی |
AZS-33 |
AZS-36 |
AZS-41 |
|
ZrO2 |
≥33 |
≥35 |
≥40 |
|
SiO2 |
≤16.0 |
≤14 |
≤13.0 |
|
Al2O3 |
کمی |
کمی |
کمی |
|
Na2O |
≤1.5 |
≤1.6 |
≤1.3 |
|
Fe2O3+TiO2 |
≤0.3 |
≤0.3 |
≤0.3 |
خواص فیزیکی
|
چگالی حجمی (g/cm3): |
3.5-3.6 |
3.75 |
3.90 |
|
|
فشار خرد شدن سرد Mpa |
350 |
350 |
350 |
|
|
ضریب انبساط حرارتی (1000°C) |
0.80 |
0.80 |
0.80 |
|
|
دمای تراوش فاز شیشه |
1400 |
1400 |
1400 |
|
|
مقاومت در برابر خوردگی ذوب شیشه (mm/24h) |
1.6 |
1.5 |
1.3 |
|
|
چگالی |
PT QX |
3.40 |
3.45 |
3.55 |
|
WS ZWS |
3.60 |
3.70 |
3.8 |
|
ترکیب فاز (%)
|
بدلیلیت |
32 |
35 |
40 |
|
فاز شیشه |
21 |
18 |
17 |
|
α- کوراندوم |
47 |
47 |
43 |
مزیت رقابتی:
